Description détaillée de la SAE 3 :
|

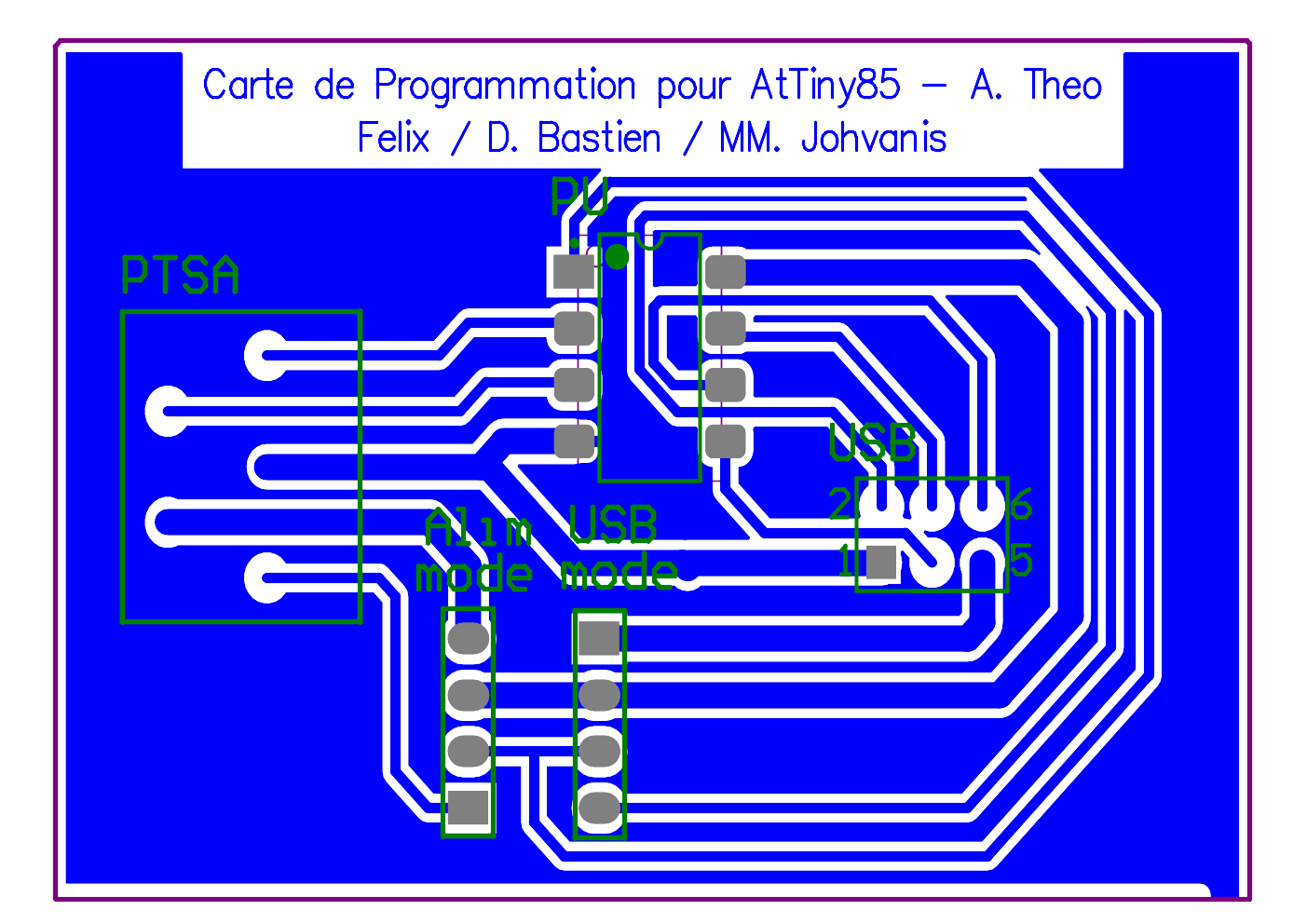

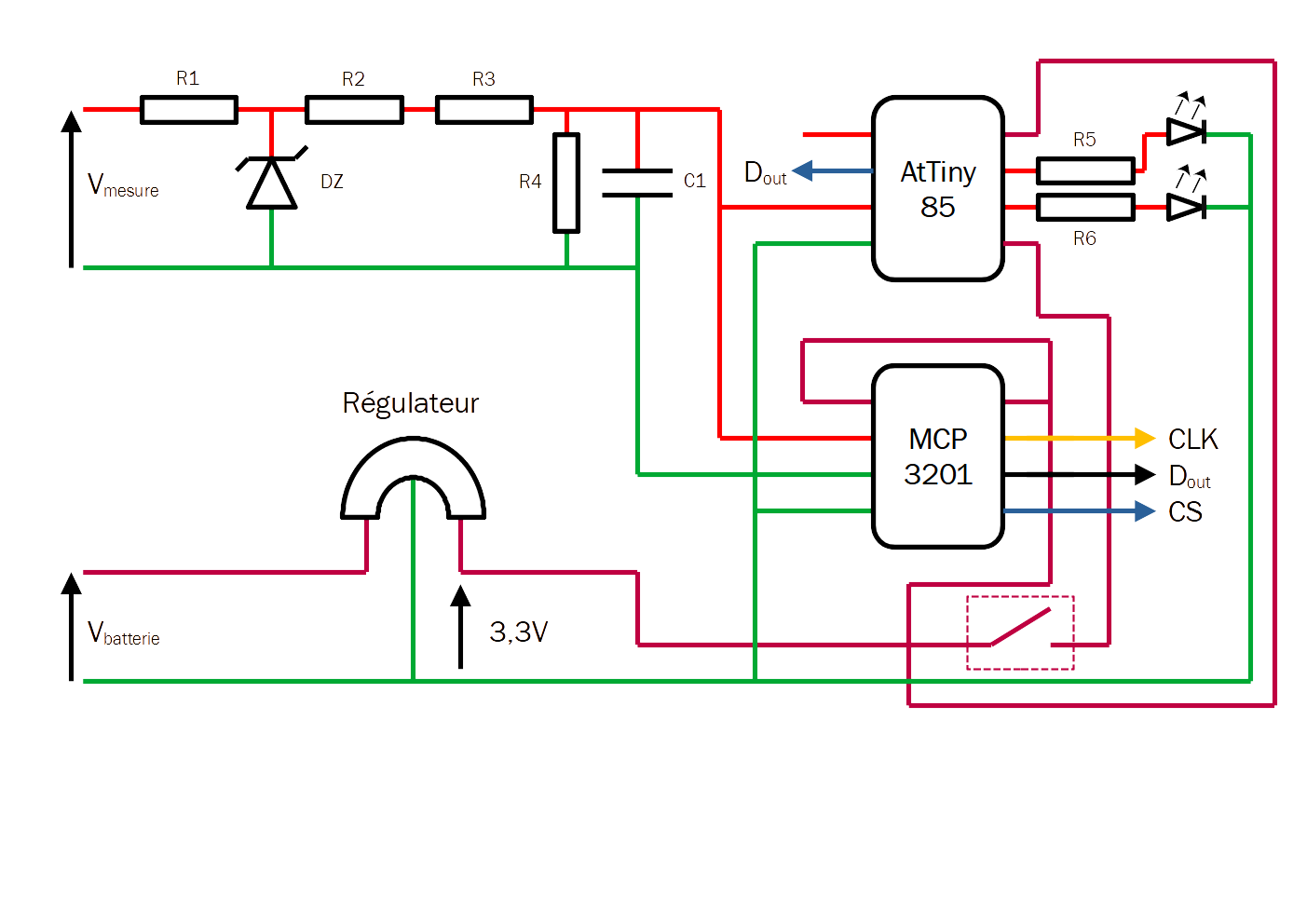

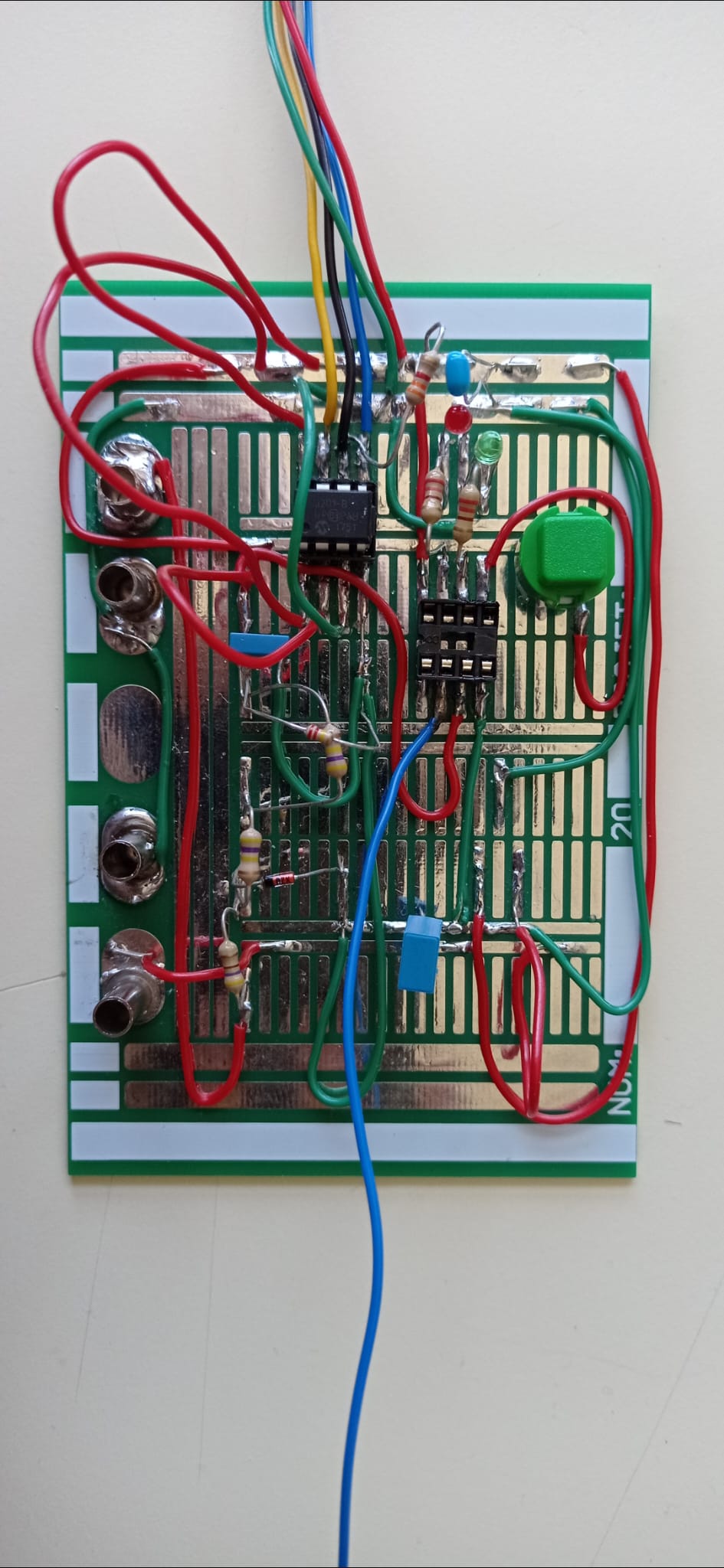

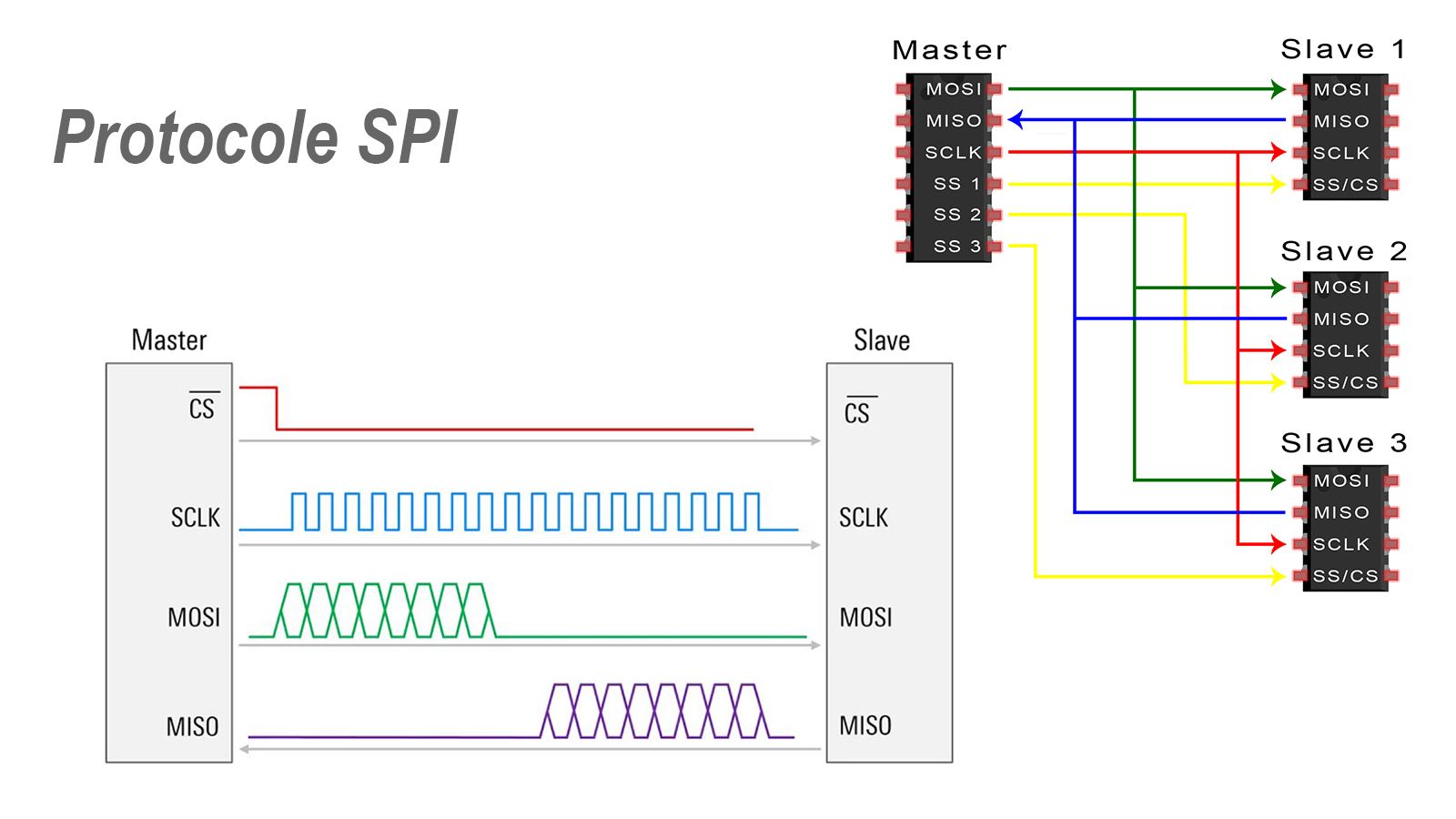

L’objectif de la SAE 3 est de créer un stylo-voltmètre. Le maître est le microcontrôleur AtTiny85 qui peut s’occuper d’une conversion analogique numérique 8 ou 10 bits. Mais il va également nous servir à envoyer les données via le protocole SPI (Serial Peipheral Interface). Ce protocole nécessite l’utilisation d’un fil pour les données de sortie, un fil pour les données d’entrée, un fil d’horloge et x fils CS ou SS pour x esclaves. Les fils CS permettent au maître de dire à quel esclave il parle. |
|
|

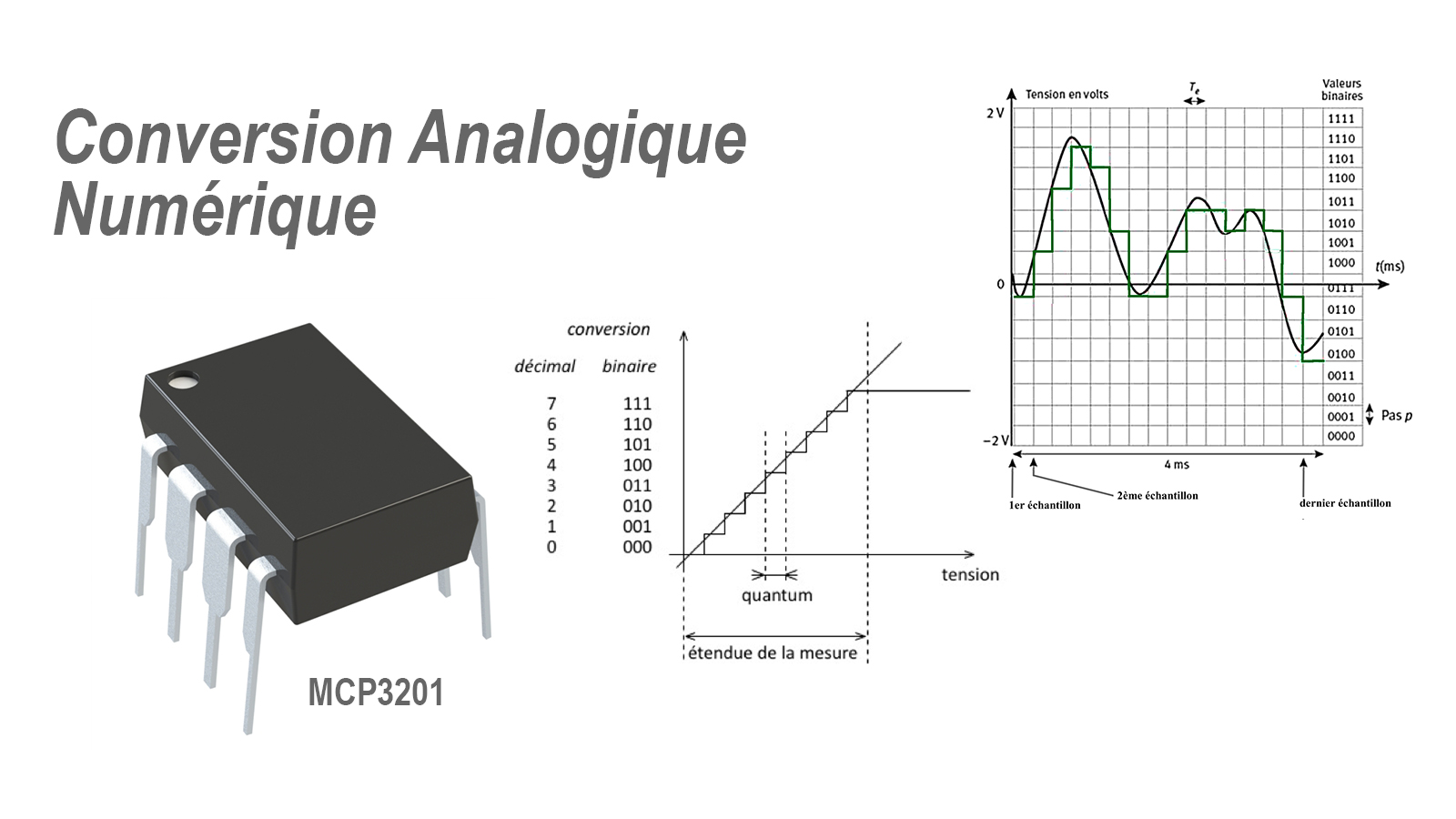

Pour la conversion analogique numérique, nous utilisons dans un premier temps le MCP3201, qui permet une conversion en 12 bits. Puis, nous utilisons le CAN de l’AtTiny85, puisque cela réduit le nombre de composant, la marge de place et le coût entre autres. Ce CAN est lui codé sur 8 ou 10 bits. |
|

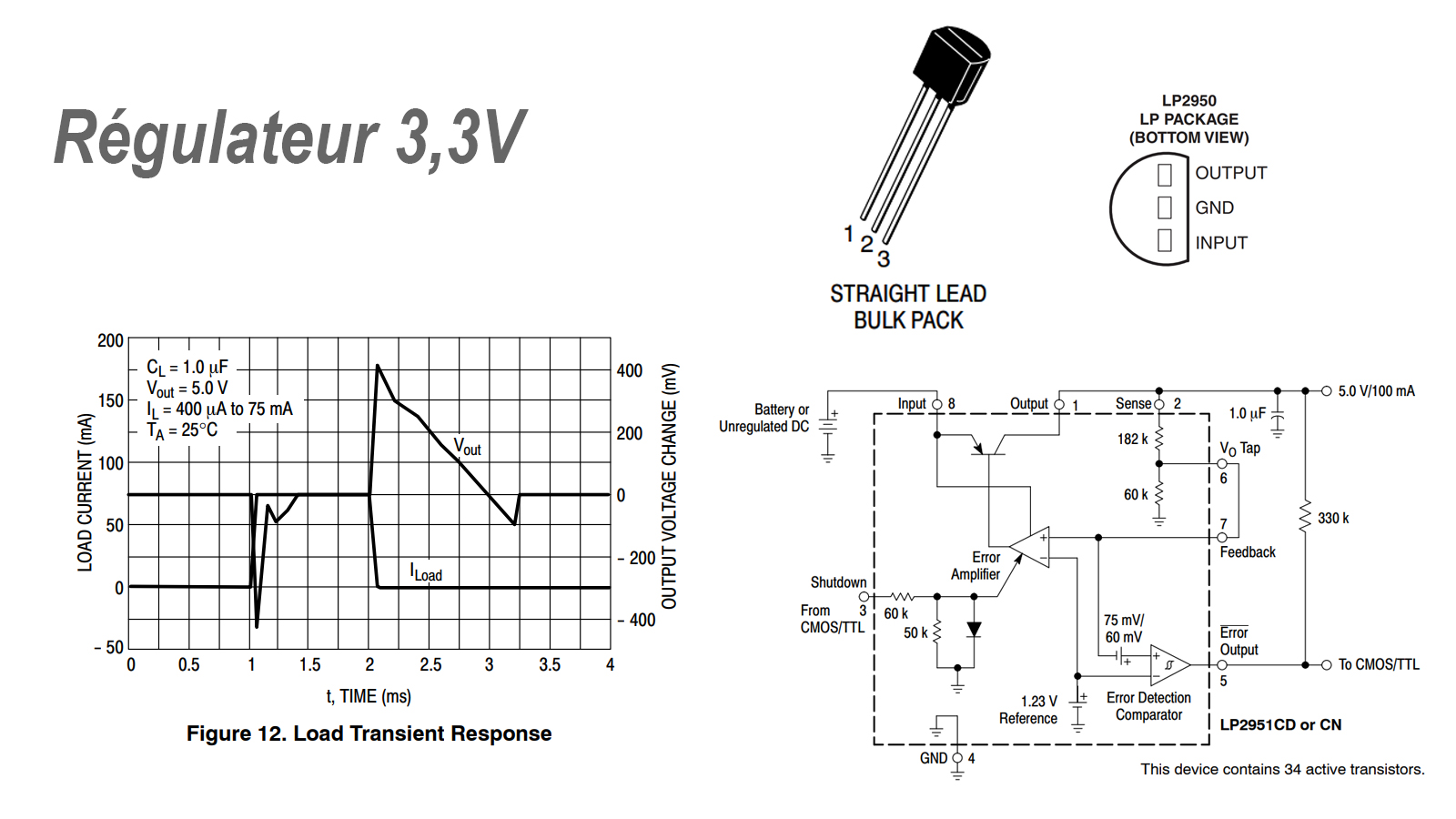

La majeure partie de nos microcontrôleurs ont besoins d’une alimentation comprise entre 2,7 V et 5,5 V. Nous avons alors choisi d’utiliser une tension de 3,3 Vdc pour alimenter la carte. Il nous faut donc utiliser un régulateur 3,3 V qui sera le LP XX. |
|
|

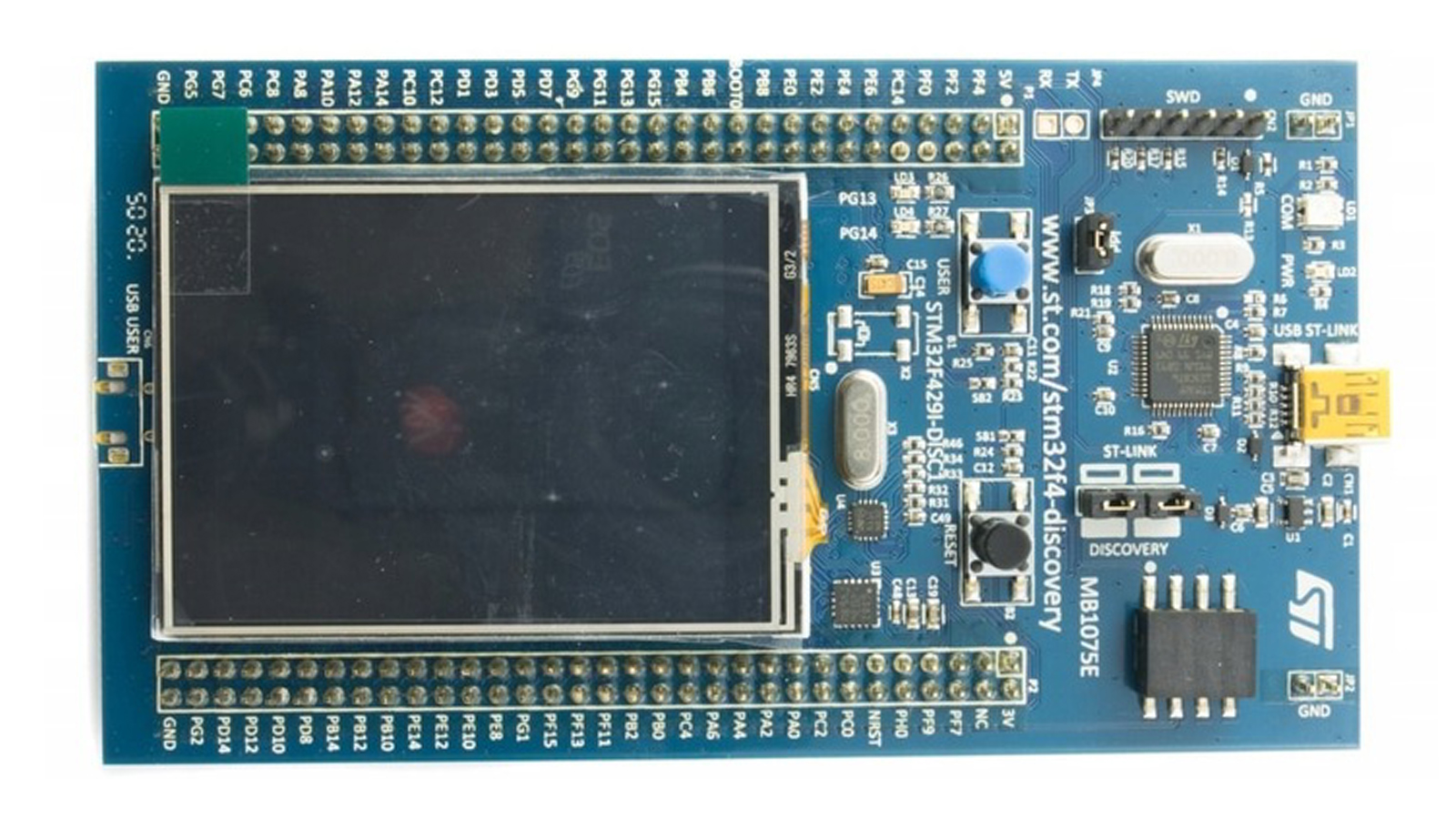

Parallèlement, nous avons codé une interface graphique sur le microcontrôleur STM32. Celui-ci est déjà intégré à une carte, avec un CAN MCP3201. Cela a pour but de nous aider à décoder les trames SPI du CAN et d’afficher ses valeurs sur l’écran. |
